Výmena tlačovej hlavy
Ak sa kvalita tlače nezlepší ani po údržbe, ako napríklad po čistení, vymeňte tlačovú hlavu.
Postup výmeny
Pokiaľ musíte vymeniť tlačovú hlavu, postupujte nasledujúcim spôsobom.
Dôležité
-
Nedotýkajte sa elektrických kontaktov (A) ani dýzy tlačovej hlavy (B) na tlačovej hlave. Ak sa ich dotknete, tlačiareň nemusí správne tlačiť.
-
Tlačovú hlavu vymeňte ihneď a neponechávajte tlačiareň s odstránenou tlačovou hlavou.
-
Na obrazovke DOMOV vyberte možnosť (Nastavenie).
Zobrazí sa obrazovka ponuky nastavenia.
-
Vyberte položku Údržba (Maintenance).
Zobrazí sa obrazovka Údržba (Maintenance).
-
Vyberte položku Výmena hlavy (Head Replacement).
Zobrazí sa obrazovka s potvrdením.
-
Vyberte položku Spustiť (Start).
-
Otvorte skenovaciu jednotku/kryt (C).
Dôležité
-
Ak atrament znečistí tlačovú hlavu a/alebo vnútro tlačiarne, pred inštaláciou ju utrite mäkkou handričkou navlhčenou vo vode. Pri výmene tlačovej hlavy dávajte pozor, aby sa atrament nedostal na oblečenie či do okolia.
-
Nedotýkajte sa kovových ani iných častí vnútri tlačiarne.
-
-

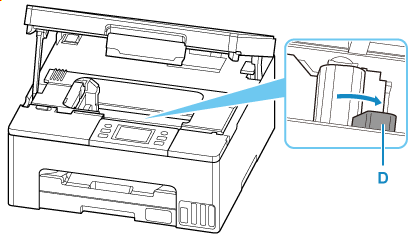

Otočte páčku atramentového ventilu (D) na pravú stranu.
-
Po zobrazení správy o dokončení zvoľte možnosť OK.
Držiak tlačovej hlavy (E) sa pohne.
Upozornenie
-
Držiak tlačovej hlavy sa nesnažte držaním násilne zastaviť ani uviesť do pohybu, kým držiak tlačovej hlavy pracuje. Nedotýkajte sa držiaka tlačovej hlavy, kým sa úplne nezastaví.
-
-
Vyberte tlačovú hlavu.
-

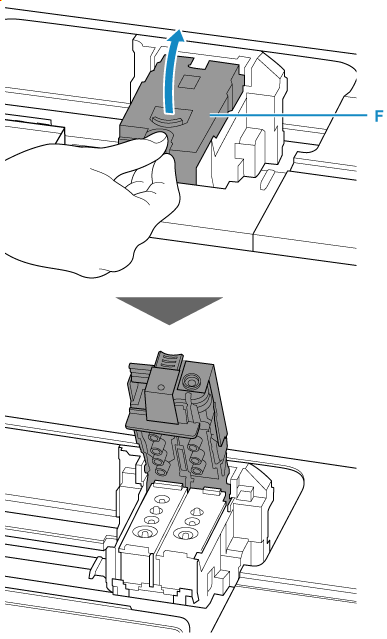

Stlačte klapky a otvorte zaisťovací kryt tlačovej hlavy (F).
-

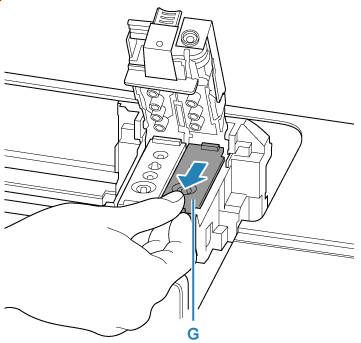

Potiahnite tlačovú hlavu (G) a jemne ju presuňte smerom k sebe.
-
Vyberte tlačovú hlavu.
Dôležité
-
S tlačovou hlavou zaobchádzajte opatrne. Predídete tak znečisteniu oblečenia alebo okolia.
-
-
Pripravte novú tlačovú hlavu.

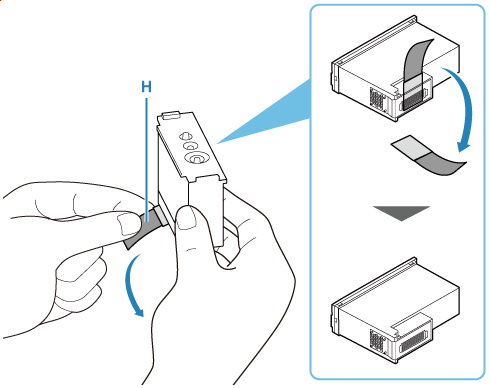

Jemne odstráňte ochrannú pásku (H).
Dôležité
-
Nedotýkajte sa elektrických kontaktov ani dýzy tlačovej hlavy na tlačovej hlave. Ak sa ich dotknete, tlačiareň nemusí správne tlačiť.
-
-
Sem vložte tlačovú hlavu.
-

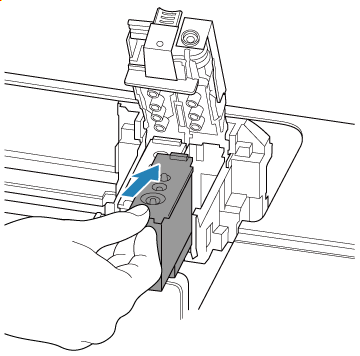

Vložte novú tlačovú hlavu do držiaka tlačovej hlavy.
Tlačovú hlavu C (farebnú) nainštalujte do ľavého držiaka tlačovej hlavy a tlačovú hlavu B (čiernu) do pravého držiaka tlačovej hlavy.
Skontrolujte nálepku a správne nainštalujte tlačovú hlavu.
-

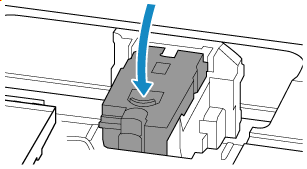

Zatvorením zaisťovacieho krytu tlačovej hlavy zaistite tlačovú hlavu na jej miesto.
Stláčajte zaisťovací kryt tlačovej hlavy, kým s kliknutím nezapadne na miesto.
-
-

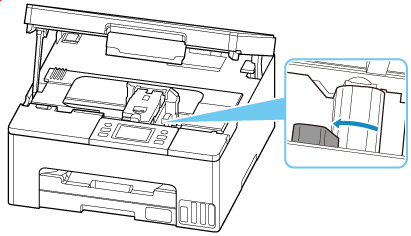

Nakloňte páčku atramentového ventilu na ľavú stranu.
-
Zatvorte skenovaciu jednotku/kryt.
Pri zatváraní skenovacej jednotky/krytu ho najprv podržte hore a potom opatrne zosuňte.
Poznámka
-
Ak sa po zatvorení skenovacej jednotky/krytu na dotykovej obrazovke zobrazí chybové hlásenie, vykonajte príslušné opatrenie.
-
Ak je tlačová hlava nezarovnaná, čo možno určiť podľa nezarovnaných rovných čiar na výtlačku alebo podobných príznakov, upravte polohu tlačovej hlavy.
-
